Мобільний розточно-наплавляючий станок з серводвигуном HL500 (35-150 мм)

Мобільний розточно-наплавляючий станок з серводвигуном HL500 (35-150 мм)

Розточно-наплавний станок HL500 — це сучасне високоточне обладнання, призначене для відновлення зношених отворів у важкій техніці без демонтажу вузлів. Станок поєднує функції розточування та наплавки, забезпечуючи повний цикл ремонту безпосередньо на місці експлуатації.

Оснащений потужним серводвигуном 3,8 кВт і системою безступінчастого регулювання швидкості до 350 об/хв, HL500 забезпечує стабільну роботу, високу продуктивність і точність обробки навіть при значних навантаженнях.

Базовий діапазон розточування становить від 35 до 150 мм, а при використанні додаткового оснащення — до 450 мм. Функція наплавки дозволяє відновлювати отвори стандартно до 150 мм і до 600 мм за умови використання розширеної комплектації.

Мобільна конструкція, модульна система штанг і кабель живлення довжиною 9 м дозволяють працювати безпосередньо на об’єкті, значно скорочуючи час і витрати на ремонт. Додатково станок оснащений системою електробезпеки з УЗО (PRCD), що забезпечує безпечну роботу оператора.

Завдяки автоматичній осьовій подачі, цифровому керуванню та функціям автоматичного контролю, обладнання забезпечує стабільно точний результат і мінімізує вплив людського фактору.

Переваги:

• Повний цикл відновлення: розточування + наплавка
• Серводвигун змінного струму (AC servo)
• Висока точність обробки (промисловий рівень)
• Автоматична зупинка при досягненні заданої глибини
• Функція автоматичного повернення інструменту
• Цифровий дисплей параметрів

• Дистанційне керування
• Модульна система розточувальних штанг
• Розширена комплектація

Застосування:

Розточно-наплавний станок HL500 використовується для високоточного відновлення отворів у відповідальних вузлах техніки без демонтажу, що дозволяє мінімізувати простої та знизити витрати на ремонт.

Обладнання ефективно застосовується для ремонту стріл, ковшів і шарнірних з’єднань екскаваторів, а також для відновлення отворів у рамах, корпусах та інших навантажених конструкціях.

Станок широко використовується в будівельній, гірничій, аграрній та промисловій техніці, забезпечуючи повний цикл відновлення геометрії отворів без транспортування великогабаритних деталей.

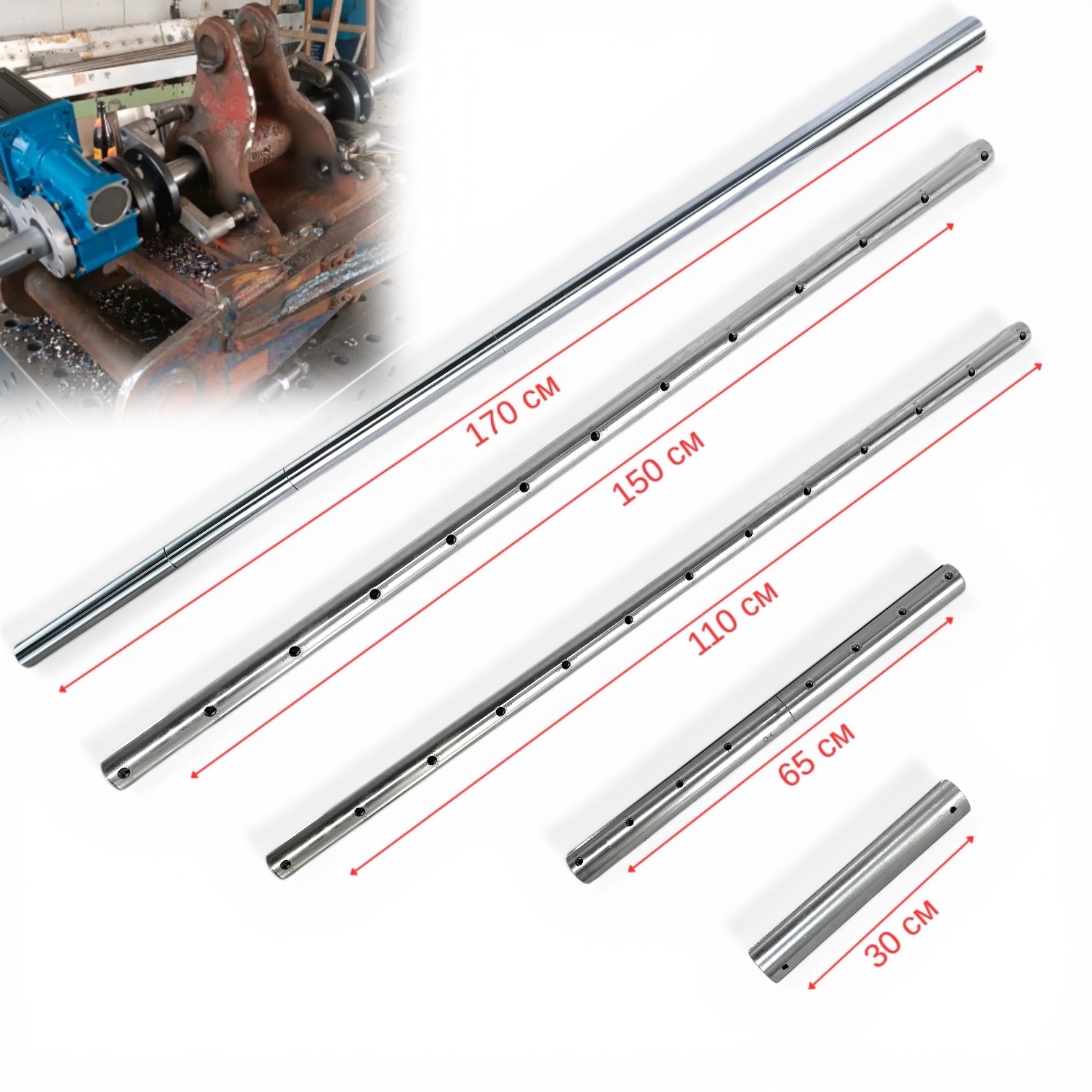

Розміри та діаметри штанг:

• Штанга довга (складена): 170 см, Ø 30 мм
• Штанга з інструментом: 150 см, Ø 45 мм
• Проміжна секція штанги: 110 см, Ø 35 мм
• Проміжна секція штанги: 65 см, Ø 50 мм
• Товстостінна коротка труба: 30 см, Ø 50 мм



Технічні характеристики:

Параметр	Значення
Потужність двигуна	3,8 кВт
Тип двигуна	Серводвигун змінного струму
Живлення	220 В
Частота	50–60 Гц
Швидкість обертання	0–350 об/хв
Регулювання швидкості	Безступінчасте
Тип подачі	Автоматична
Швидкість подачі	0,01–0,5 мм/об
Хід подачі	до 300 мм
Діапазон розточування	35–150 мм
Максимальний діаметр розточування	до 450 мм (з додатковим обладнанням)
Діаметр розточувальної штанги	35 / 50 мм (опційно 60 мм)
Глибина різання	0,02–8 мм
Точність (овальність)	±0,02 мм
Точність (конусність)	±0,01 мм
Шорсткість поверхні	Ra 3.2
Діаметр наплавки	до 150 мм
Максимальний діаметр наплавки	до 600 мм (з додатковим обладнанням)
Товщина наплавки	3–4 мм
Діаметр зварювального дроту	0,8 / 1,0 / 1,2 мм
Сумісність зварювання	MIG/MAG 200–500 А
Вага	140 кг

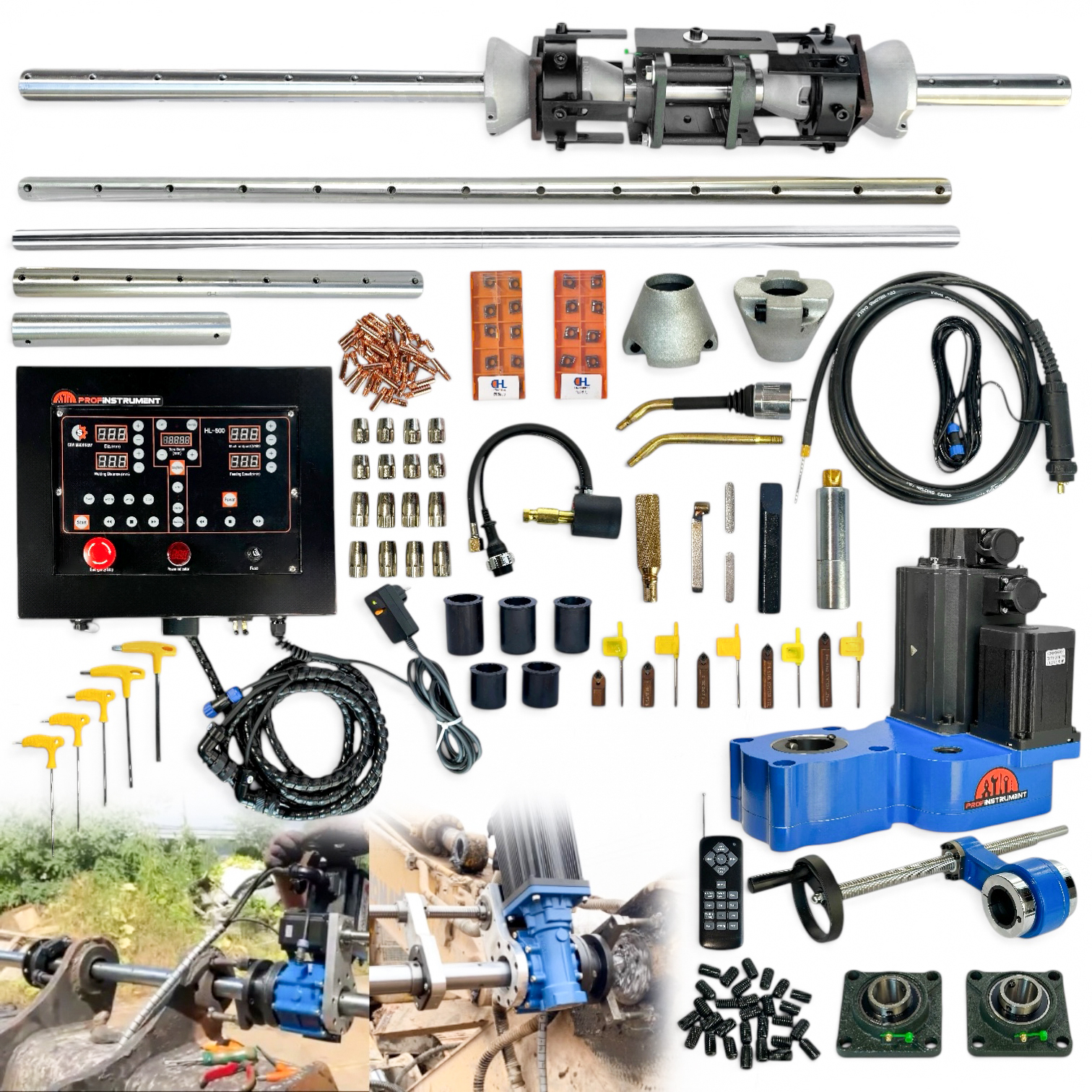

Комплектація:

Найменування	Опис
Привідний блок	Основний двигун з редуктором
Каретка подачі	Автоматичний блок осьової подачі

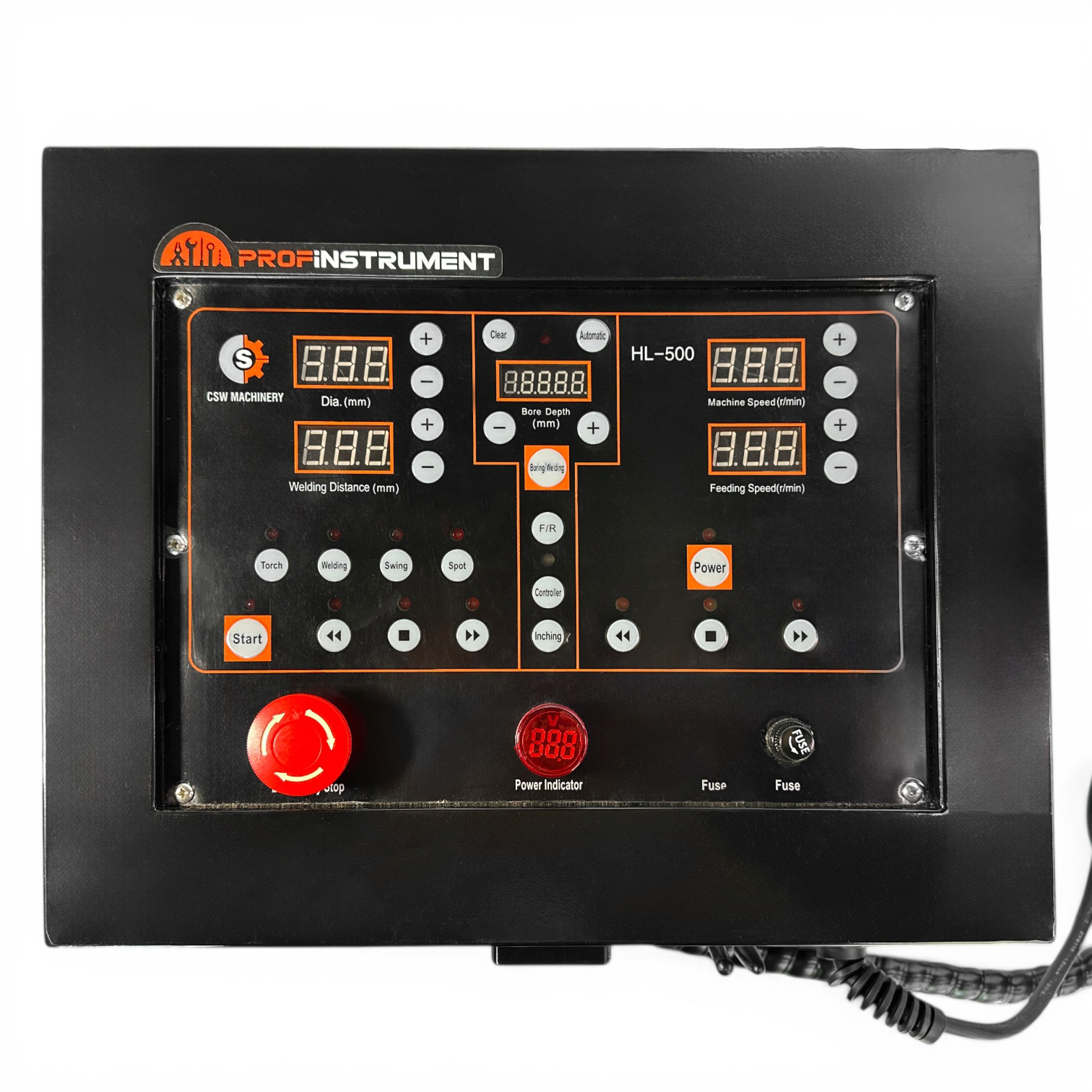

Панель керування	Цифровий блок з дисплеєм
Пульт ДК	Дистанційне керування
Розточувальні штанги	Комплект різних довжин
Додаткові секції	Для збільшення довжини
Опорні конуси	Для точного центрування в отворі
Підшипникові опори	Для стабільної та точної роботи
Різцетримачі	Для фіксації різців
Комплект різців	Для обробки металу
Зварювальний пістолет	Для виконання наплавки
Зварювальні наконечники	Комплект витратних елементів
Кабель підключення	9 м
Кабель керування	3 м
Вилка з УЗО (PRCD)	Захист оператора
Кріплення та метизи	Повний монтажний комплект
Інструкція	В комплекті
Гарантія	12 міс

Встановіть різальний інструмент із твердосплавною пластиною в отвір розточувальної штанги. Відрегулюйте глибину різання та зафіксуйте його установчими гвинтами. Лазерна шкала на штанзі з кроком 0,1 мм дозволяє точно налаштувати параметри обробки.

Орієнтовні параметри зварювання (MIG/MAG):

Діаметр дроту (мм)	Діапазон струму (А)	Напруга (В)	Робочий струм (А)
0,8	200–300	19–20	115–125
1,0	300–400	18–19	100–115
1,2	400–500	17–18	90–100

Параметри можуть змінюватися залежно від типу матеріалу, положення зварювання та умов роботи.

Підключення зварювального обладнання:

Зварювальний кабель підключається до пристрою подачі дроту та блоку керування станка. Стандартно система оснащена євро-конектором MIG, що забезпечує сумісність із більшістю зварювальних апаратів.

Для підключення до конкретної моделі зварювального апарата може використовуватися відповідний адаптер (постачається або підбирається окремо).

Налаштування зварювального пальника:

• Перед початком роботи встановіть зварювальний пальник у відновлюваний отвір і притисніть його до робочої поверхні.
• Виконайте обертання пальника для перевірки правильного центрування інструменту відносно осі отвору.
• Відрегулюйте довжину зварювального дроту, залишивши виступ у межах 2–4 мм для стабільного процесу наплавки.
• Після налаштування зафіксуйте пальник за допомогою кріпильних гвинтів.
