Портативний токарний верстат для зовнішньої обробки валів Profinstument PL50 (Ø340–460 мм)

Портативний токарний верстат для зовнішньої обробки валів Profinstrument PL50 — це професійний мобільний комплекс, призначений для виконання механічної обробки та відновлення деталей безпосередньо на місці експлуатації обладнання. Верстат поєднує можливості зовнішнього точіння, автоматичного нарізання різьби, пазування та MIG-зварювання, дозволяючи виконувати основні ремонтно-відновлювальні роботи без демонтажу вузла.

Завдяки продуманій конструкції верстат кріпиться безпосередньо до торця вала, забезпечуючи стабільну обробку без необхідності демонтажу деталі. PLC-керування, серводвигуни та автоматична подача забезпечують контрольоване переміщення інструмента, а максимальна швидкість обертання становить 150 об/хв при потужності основного двигуна 1,8 кВт.

Верстат встановлюється безпосередньо на вал або іншу ремонтовану деталь, що дозволяє виконувати обробку без зняття обладнання з машини. Такий підхід скорочує час ремонту та усуває необхідність транспортування великогабаритних деталей до стаціонарної майстерні.

Модель PL50 призначена для встановлення на вали діаметром 50–230 мм та забезпечує обробку поверхонь діаметром 340–460 мм з максимальною довжиною обробки 300 мм. Автоматична система подачі має безступінчасте регулювання, а PLC-контролер забезпечує керування робочими параметрами верстата.

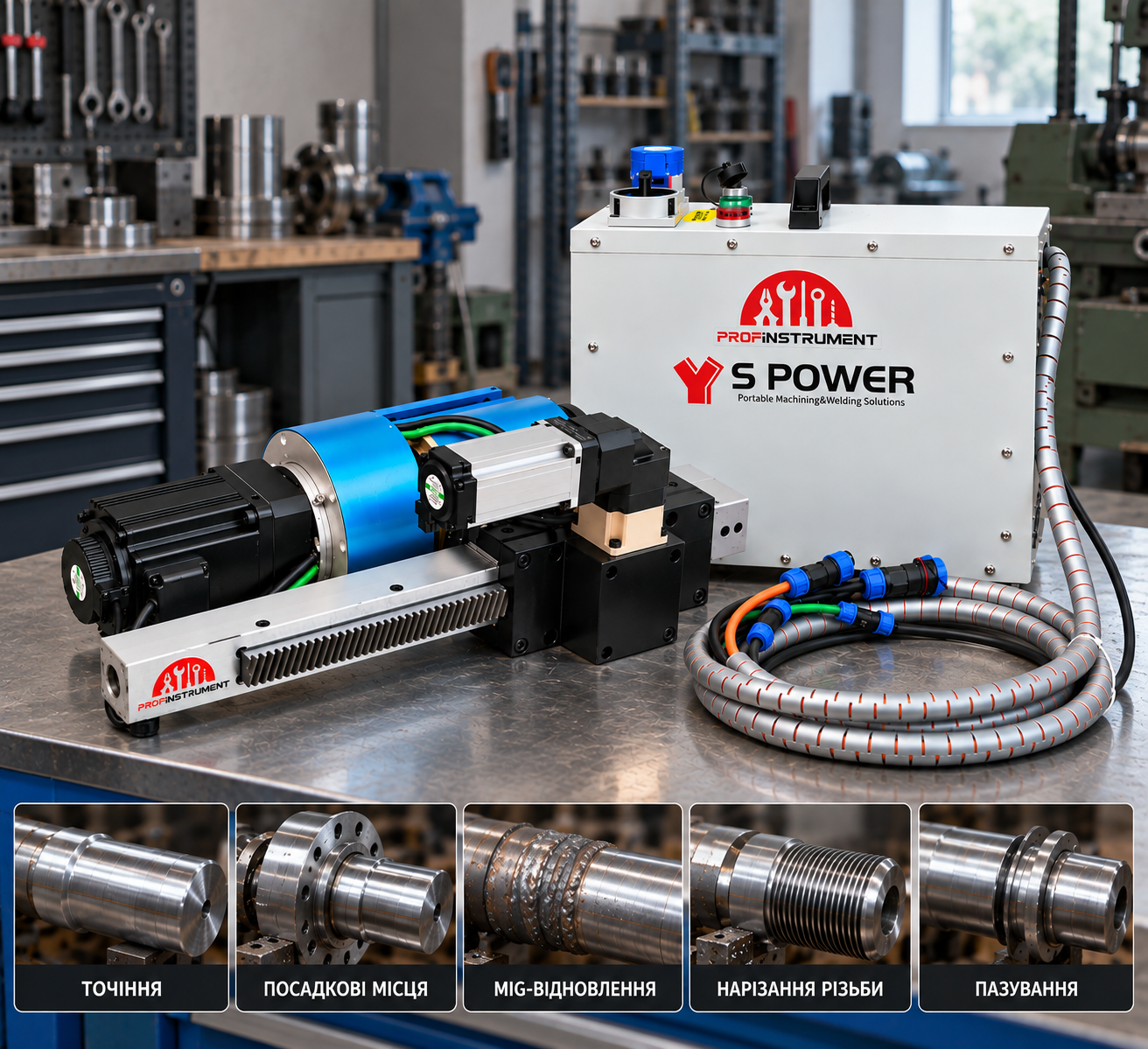

Основні функції

• Точіння на місці

PL50 призначений для токарної обробки зовнішньої поверхні вала без його демонтажу. Верстат кріпиться безпосередньо до торця вала та дозволяє виконувати обробку без зняття деталі з обладнання.

• Пазування

Регульована різцева головка та квадратні різці дозволяють виконувати пази різної ширини та глибини відповідно до необхідних параметрів обробки.

• Нарізання різьби

Верстат підтримує нарізання різьби безпосередньо на місці виконання ремонтних робіт. Довжина та крок різьби можуть налаштовуватися відповідно до умов роботи. Передбачені ручний та автоматичний режими нарізання різьби.

• MIG-зварювання та відновлення поверхонь

Передбачене MIG-зварювання по зовнішньому діаметру та секторне зварювання. Воно використовується для відновлення зношених поверхонь валів із подальшим приведенням їх до необхідних розмірів.

Переваги Profinstrument PL50

• Обробка без демонтажу — верстат встановлюється безпосередньо на торець деталі.
• Зовнішнє точіння валів без транспортування деталі до стаціонарного верстата.
• Пазування різної ширини та глибини.
• Нарізання різьби у ручному або автоматичному режимі.
• MIG-зварювання для відновлення зношених зовнішніх поверхонь.
• Серводвигун основного приводу потужністю 1,8 кВт.
• Серводвигун осьової подачі потужністю 600 Вт.
• Автоматична подача з безступінчастим регулюванням швидкості.
• PLC-керування для налаштування та контролю роботи верстата.
• IP67 — ступінь захисту основного серводвигуна.
• Компактна портативна конструкція, придатна для виконання ремонтних робіт безпосередньо на місці встановлення обладнання

Особливості конструкції

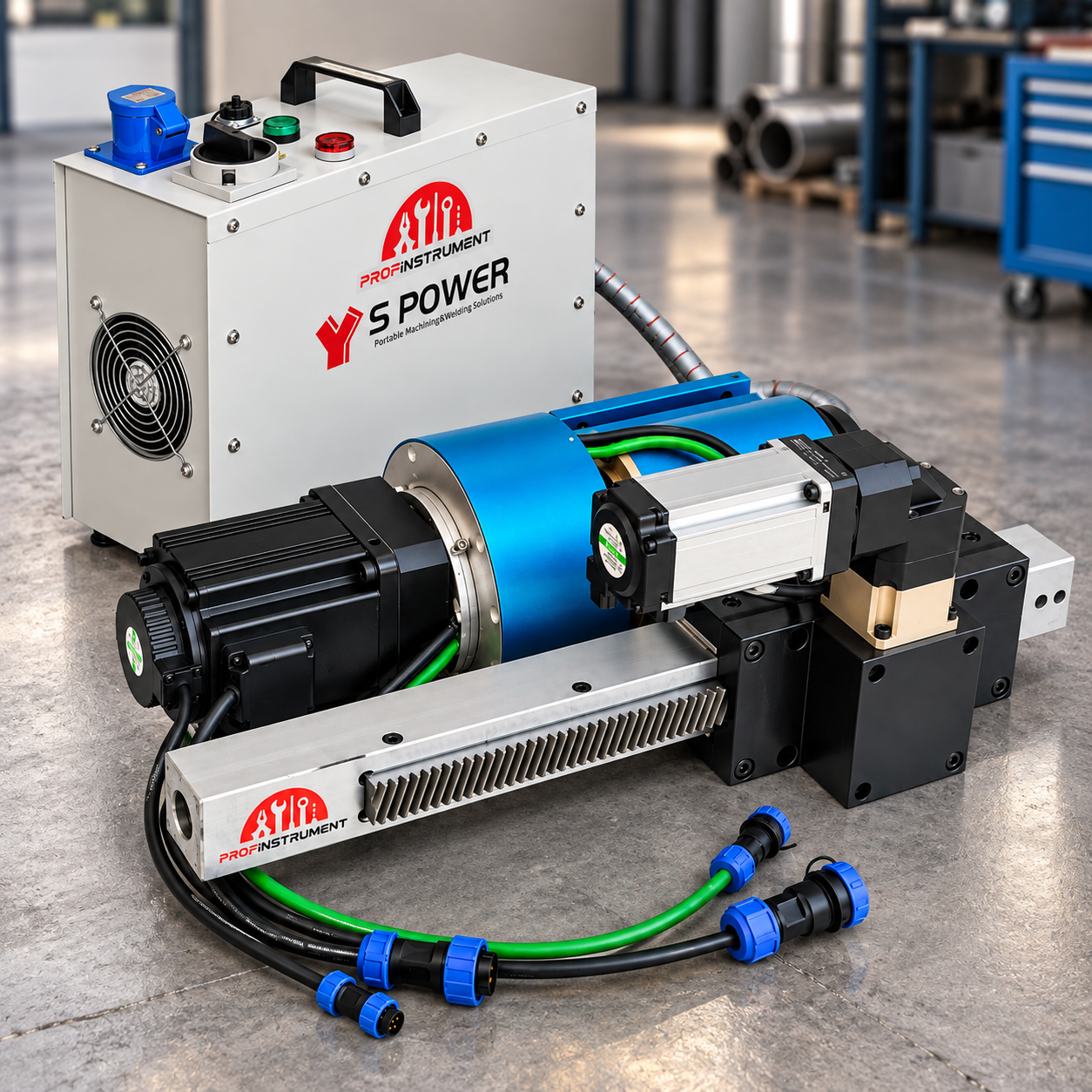

Конструкція верстата включає серводвигун, систему осьової подачі, редуктор, тримач інструмента, противаги, блок швидкого вирівнювання та монтажні елементи. Така компоновка дозволяє зручно транспортувати верстат, встановлювати його безпосередньо на деталь та виконувати обробку без демонтажу обладнання.

Автоматична система подачі з безступінчастим регулюванням швидкості, серводвигуни та PLC-керування забезпечують контрольоване переміщення інструмента під час роботи. Конструкція передбачає противаги та блок швидкого вирівнювання для правильного встановлення верстата на оброблюваній деталі

Монтаж верстата

PL50 встановлюється безпосередньо на торець оброблюваної деталі. Для монтажу передбачені зварювальний фланець та блок швидкого вирівнювання.

Під час встановлення зварювального фланця необхідно очистити та відцентрувати торець вала і поверхню монтажного фланця, після чого фланець приварюється до заготовки. Блок швидкого вирівнювання фіксується гвинтами.

Також передбачений різьбовий фланець як додаткова комплектація — M70×2 та M80×2. Блок швидкого вирівнювання може кріпитися безпосередньо до торця деталі за допомогою гвинтів M16.

Серводвигун та автоматична подача

Основний привід оснащений серводвигуном потужністю 1,8 кВт. Максимальна швидкість обертання становить 150 об/хв, крутний момент — 52 Н·м.

Для осьового переміщення інструмента використовується окремий серводвигун потужністю 600 Вт. Подача автоматична, зі безступінчастим регулюванням швидкості.

PLC-керування

Верстат оснащений PLC-контролером, який використовується для керування робочими параметрами обладнання. Система включає електричну панель керування та окрему PLC-панель, що забезпечують зручне керування та контроль роботи верстата.

Сфера застосування

Портативний токарний верстат для зовнішньої обробки валів Profinstrument PL50 призначений для виконання ремонтних та відновлювальних робіт безпосередньо на місці експлуатації обладнання. Верстат дозволяє виконувати зовнішнє точіння, пазування, нарізання різьби та MIG-зварювання без демонтажу оброблюваної деталі.

PL50 особливо зручний для ремонту та відновлення зношених зовнішніх поверхонь валів, коли демонтаж і транспортування деталі до стаціонарного верстата є складними або недоцільними. MIG-зварювання дозволяє відновити зношену поверхню з подальшим приведенням її до необхідних розмірів.

Верстат може використовуватися під час ремонту великогабаритного промислового та мобільного обладнання, де необхідно виконати механічну обробку безпосередньо на встановленій деталі.

Технічні характеристики:

Параметр	Значення
Модель	PL50
Напруга	220–240 В
Частота	50/60 Гц
Потужність основного двигуна	1.8 кВт (серводвигун)
Потужність двигуна подачі	600 Вт (серводвигун)
Струм	9.5 А
Крутний момент	52 Н·м
Максимальні оберти	150 об/хв
Тип подачі	Автоматична
Швидкість подачі	Безступінчасте регулювання
Метод керування	PLC
Ступінь захисту	IP67
Діаметр вала	50–230 мм
Максимальна довжина обробки	300 мм
Максимальний діаметр обробки	460 мм
Мінімальний діаметр обробки	340 мм

Габарити та вага:

Параметр	Значення
Вага верстата	51 кг (без противаг)
Противаги	2 шт. по 5 кг
Розміри противаг	145 × 110 × 40 мм
Панель керування (Д×Ш×В)	52 × 43 × 23 см
PLC-панель (Д×Ш×В)	26 × 18 × 5 см

Комплектація:

Найменування	Опис
Портативний токарний верстат	Основний робочий модуль для обробки валів
Електрична панель керування	Блок керування з кнопками та підключеннями
PLC-контролер (сенсорна панель)	Дисплей для налаштування та контролю процесів
Комплект кабелів	Кабелі живлення та підключення
Зварювальний шланг/кабель	Для виконання MIG-зварювання
Набір інструментів	Ключі, шестигранники, допоміжний інструмент
Тримач інструмента	Для встановлення різців
Різці (набір пластин)	Для точіння та пазування
Кріпильні елементи	Болти, гайки, гвинти
Монтажні елементи	Деталі для встановлення на вал
Блок швидкого вирівнювання	Для точного центрування
Противаги	Для стабілізації роботи
Комплект електродів/витратних матеріалів	Для зварювальних робіт
Захисні та допоміжні елементи	Дрібні комплектуючі та аксесуари
Кейс для інструментів	Червоний кейс для зберігання
Додаткові аксесуари	Перехідники, дрібні деталі
