Прес обжимний для виробництва РВТ Profinstrument МК-4

Прес обжимний для виробництва РВТ Profinstrument МК-4

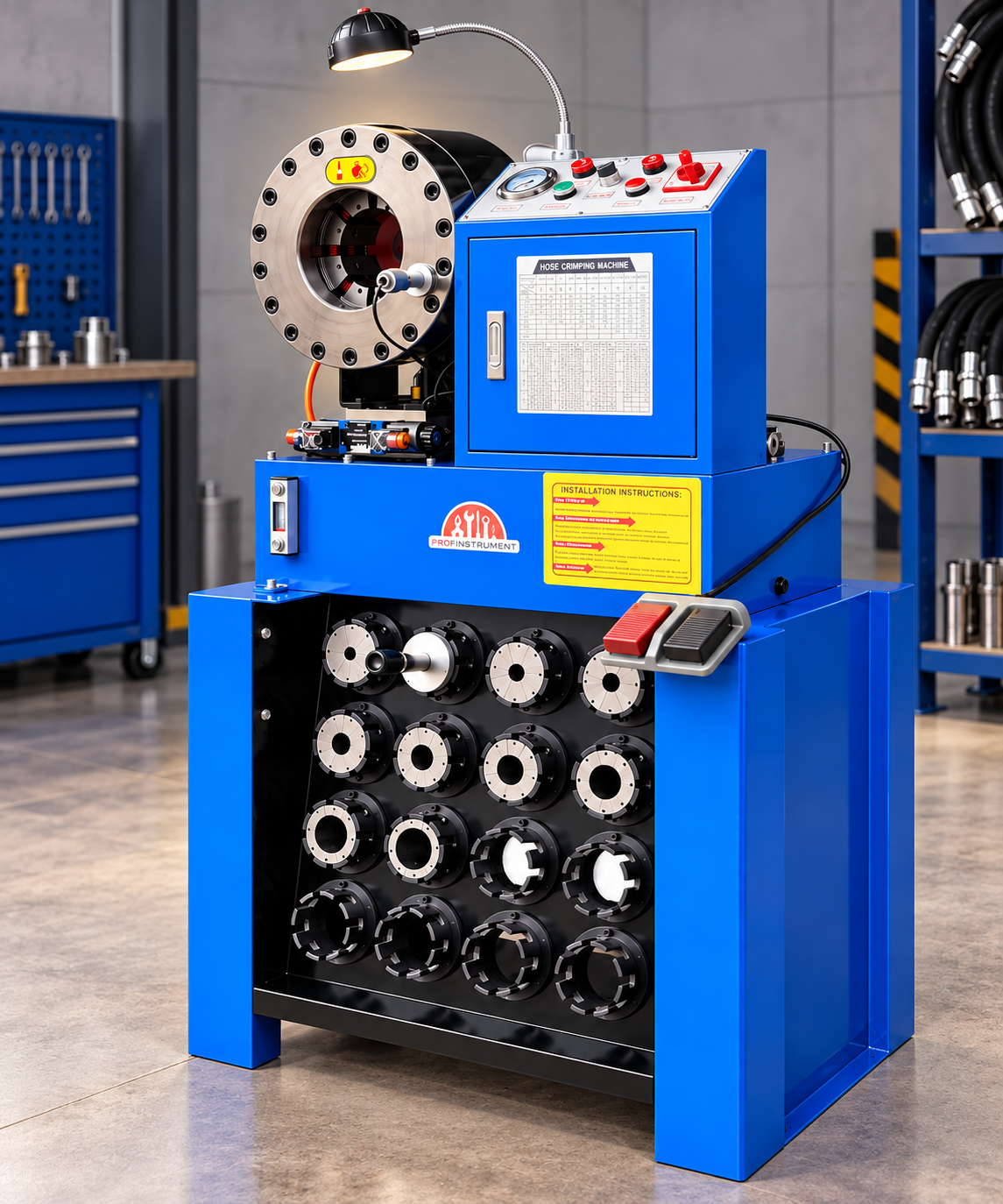

Profinstrument МК-4 — професійний гідравлічний обжимний верстат, призначений для виготовлення та ремонту рукавів високого тиску (РВД). Радіально-пресова конструкція забезпечує рівномірне обтиснення рукава та фітинга для формування надійного з'єднання.

Завдяки гідравлічному приводу та комплекту змінних матриць верстат дозволяє працювати з РВД різних типорозмірів. Передбачене електричне ножне керування, що спрощує роботу оператора, а система контролю тиску дозволяє контролювати процес обтиску.

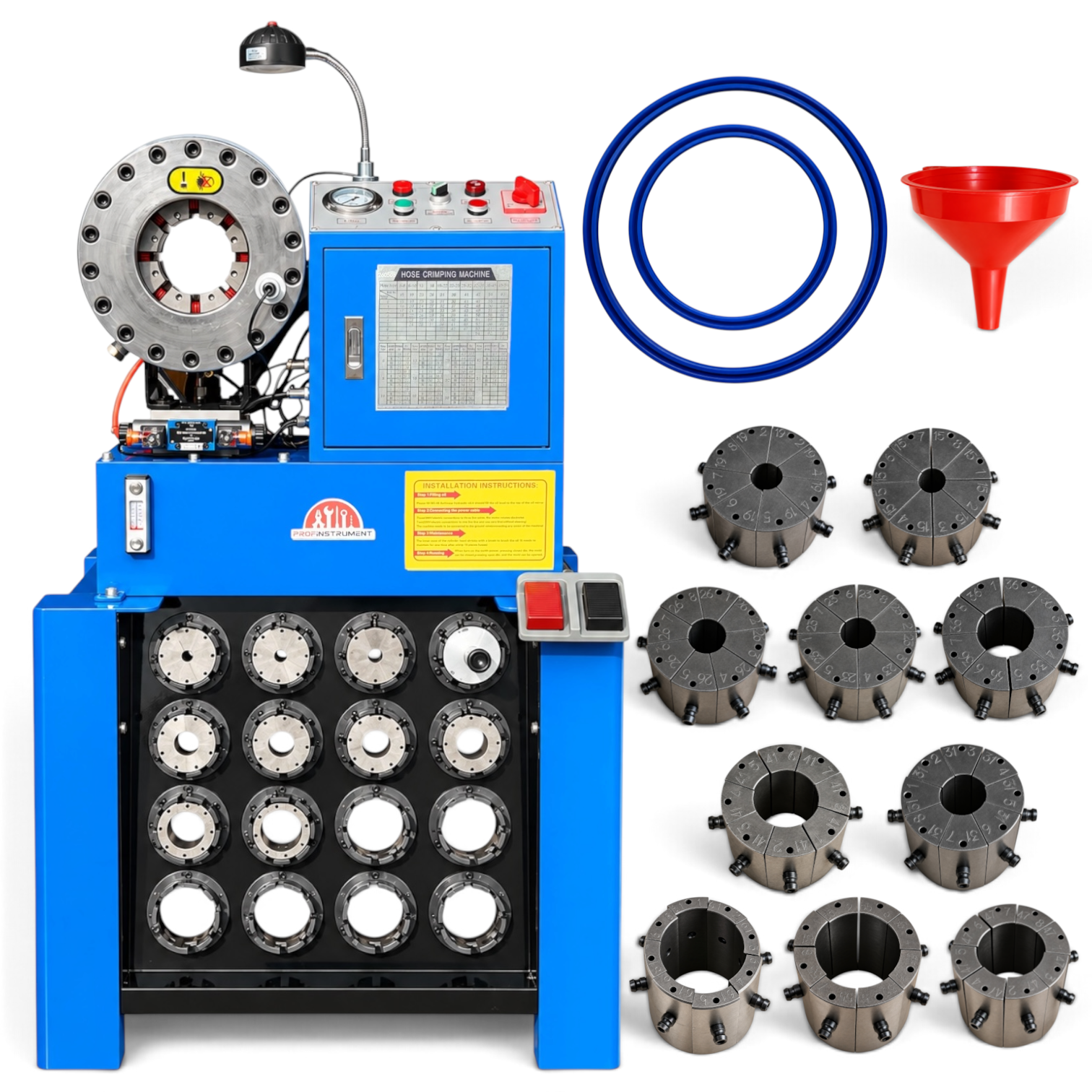

Верстат оснащений комплектом із 10 наборів обжимних матриць для роботи з різними діаметрами рукавів. Матриці зручно зберігаються безпосередньо на корпусі верстата, що забезпечує швидкий доступ до необхідного оснащення.

На корпусі також встановлений індикатор температури, який дозволяє візуально контролювати температурний режим робочої рідини під час експлуатації.

Змінні обжимні матриці

Profinstrument МК-4 оснащений комплектом змінних обжимних матриць, які встановлюються в робочий вузол верстата залежно від діаметра рукава та фітинга. Заміна матриць дозволяє швидко налаштувати верстат під необхідний типорозмір РВД.

Матриці мають секційну конструкцію та надійно фіксуються в обжимному вузлі. Для зручності роботи комплект матриць зберігається безпосередньо на корпусі верстата, тому потрібний типорозмір завжди знаходиться під рукою.

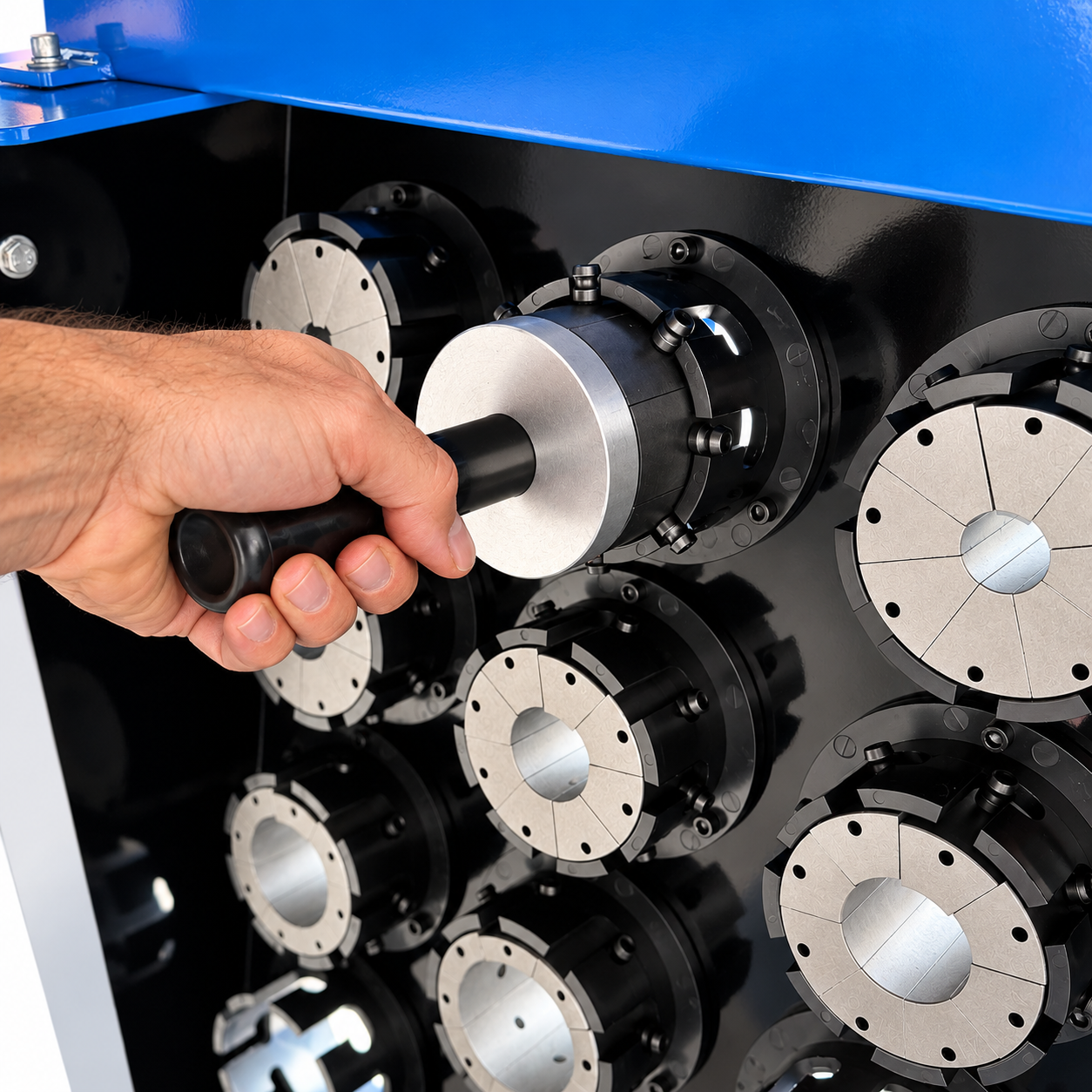

Для зняття та встановлення матриць передбачений спеціальний тримач із рукояткою. Він дозволяє зручно захоплювати матриці та переміщати їх між місцем зберігання і робочим обжимним вузлом, спрощуючи та прискорюючи процес заміни оснащення.

Основні переваги

• Професійне призначення — для виготовлення та ремонту РВД.
• Гідравлічний привід — забезпечує необхідне зусилля для обтиску.
• Широкий діапазон обтиску — внутрішній діаметр РВД 6–51 мм.
• Високий номінальний тиск системи — 31,5 МПа.
• Потужний двигун 3 кВт — забезпечує роботу гідравлічної системи.
• Електрична педаль керування — дозволяє оператору зручно керувати процесом обтиску.
• Контроль тиску — для контролю параметрів гідравлічної системи.
• 10 комплектів змінних матриць — для роботи з різними типорозмірами РВД.
• Зручне зберігання оснащення — матриці розміщуються безпосередньо на корпусі.
• Автоматизоване керування — модель оснащена електронною системою керування.
• Можливість роботи з різними типами РВД — зокрема 1SN, 2SN, 4SP, 4SH та іншими.

Сфера застосування

Profinstrument МК-4 використовується для професійного виготовлення, ремонту та обслуговування РВД і може застосовуватися в різних галузях, де використовується гідравлічна техніка.

Верстат підходить для:

• майстерень з виготовлення та ремонту РВД;
• сервісних центрів гідравлічного обладнання;
• ремонтних і механічних майстерень;
• сільськогосподарської техніки — тракторів, комбайнів та іншої техніки;
• будівельної техніки — екскаваторів, навантажувачів та іншої спецтехніки;
• кар'єрної техніки;
• виробничих підприємств, що виготовляють та ремонтують гідравлічні рукави;
• сервісних та ремонтних дільниць, де потрібне регулярне виготовлення РВД різних типорозмірів.

Також виробник зазначає можливість роботи з промисловими рукавами, трубами, сталевими канатами та стропами, але якщо ми робимо опис саме МК-4 як верстата для РВД, я б не виносила це в основну сферу застосування, щоб не створювати враження, що всі ці операції є його основним призначенням.

Характеристики верстату РВТ Profinstrument MK-4:

Параметр	Значення
Модель	CrimpMax-490T
Діаметри наборів кулачків (матриці)	Ø 6; 8; 10; 13; 16; 19; 25; 32; 38; 51 мм
Кількість комплектів кулачків	10 комплектів
Діапазон обтиску (внутрішній)	Ø 6 – Ø 51 мм (1/4″ – 2″)
Діапазон обтиску (зовнішній, по муфті)	15–25; 18–28; 20–30; 23–33; 26–36; 29–39; 37–47; 46–56; 51–61; 63–73 мм
Загальний зовнішній діапазон обтиску	15 – 73 мм
Довжина колодок матриці	55; 75; 90 мм
Максимальне відкриття	Ø + 34 мм
Максимальний розмір шланга	2″, 4-шаровий
Сумісні рукави високого тиску	1SN, 2SN, 4SP, 4SH та інші
Потужність мотора	3 кВт
Стандартна напруга	380 В
Номінальний тиск в системі	31.5 МПа
Максимальний тиск опресування	5300 кН
Сила запресування	490 тонн
Робоча швидкість	≤ 18 с
Продуктивність	120 шт/год
Час відкриття (розмикання)	6 с
Час закриття (змикання)	10 с
Тип масла	Гідравлічне: 46, 32, ВМГЗ
Продуктивність насоса	19 л/хв
Тип насоса	Автоматичний
Електронні кінцеві вимикачі	Є
Електронна система управління	Є
Електрична педаль	Є
Ємність бака для масла	70 л
Рівень шуму	75 дБ
Габарити (В × Ш)	1350 × 840 мм
Вага без масла	280 кг
Сертифікація	CE, ISO9001

Комплектація:

Найменування	Кількість
Обжимний верстат Profinstrument МК-4	1 шт.
Комплект обжимних матриць	10 комплектів
Педаль (для ручного ввімкнення)	1 шт
Лампа з підсвіткою	1 шт
Магнітна ручка для зняття кулачків	1 шт
Мікрометр	1 шт
Ремкомплект	Набір
Лійка для мастила	1 шт.
Інструкція	В комплекті
Гарантія	12 міс
