Мобильный расточно-наплавляющий станок с серводвигателем HL500 (35-150 мм)

Мобильный расточно-наплавляющий станок с серводвигателем HL500 (35-150 мм)

Расточно-наплавной станок HL500 – это современное высокоточное оборудование, предназначенное для восстановления изношенных отверстий в тяжелой технике без демонтажа узлов. Станок сочетает функции расточки и наплавки, обеспечивая полный цикл ремонта непосредственно на месте эксплуатации.

Оснащен мощным серводвигателем 3,8 кВ т и системой бесступенчатой ​​регулировки скорости до 350 об/мин, HL500 обеспечивает стабильную работу, высокую производительность и точность обработки даже при значительных нагрузках.

Базовый диапазон расточки составляет от 35 до 150 мм , а при использовании дополнительной оснастки – до 450 мм. Функция наплавки позволяет восстанавливать отверстия стандартно до 150 мм и до 600 мм при использовании расширенной комплектации.

Мобильная конструкция, модульная система штанг и кабель питания длиной 9 м позволяют работать непосредственно на объекте, значительно сокращая время и затраты на ремонт. Дополнительно станок оснащен системой электробезопасности с УЗО (PRCD) , обеспечивающей безопасную работу оператора.

Благодаря автоматической осевой подаче, цифровому управлению и функциям автоматического контроля оборудование обеспечивает стабильно точный результат и минимизирует влияние человеческого фактора.

Достоинства:

• Полный цикл восстановления: расточка + наплавка
• Серводвигатель переменного тока (AC servo)
• Высокая точность обработки (промышленный уровень)
• Автоматическая остановка при достижении заданной глубины
• Функция автоматического возврата инструмента
• Цифровой дисплей параметров



• Удаленное управление
• Модульная система расточных штанг
• Расширенная комплектация

Применение:

Расточно-наплавный станок HL500 используется для высокоточного восстановления отверстий в ответственных узлах техники без демонтажа, что позволяет минимизировать простои и снизить затраты на ремонт.

Оборудование эффективно применяется для ремонта стрел, ковшей и шарнирных соединений экскаваторов, а также для восстановления отверстий в рамах, корпусах и других нагруженных конструкциях.

Станок широко используется в строительной, горной, аграрной и промышленной технике, обеспечивая полный цикл восстановления геометрии отверстий без транспортировки крупногабаритных деталей.

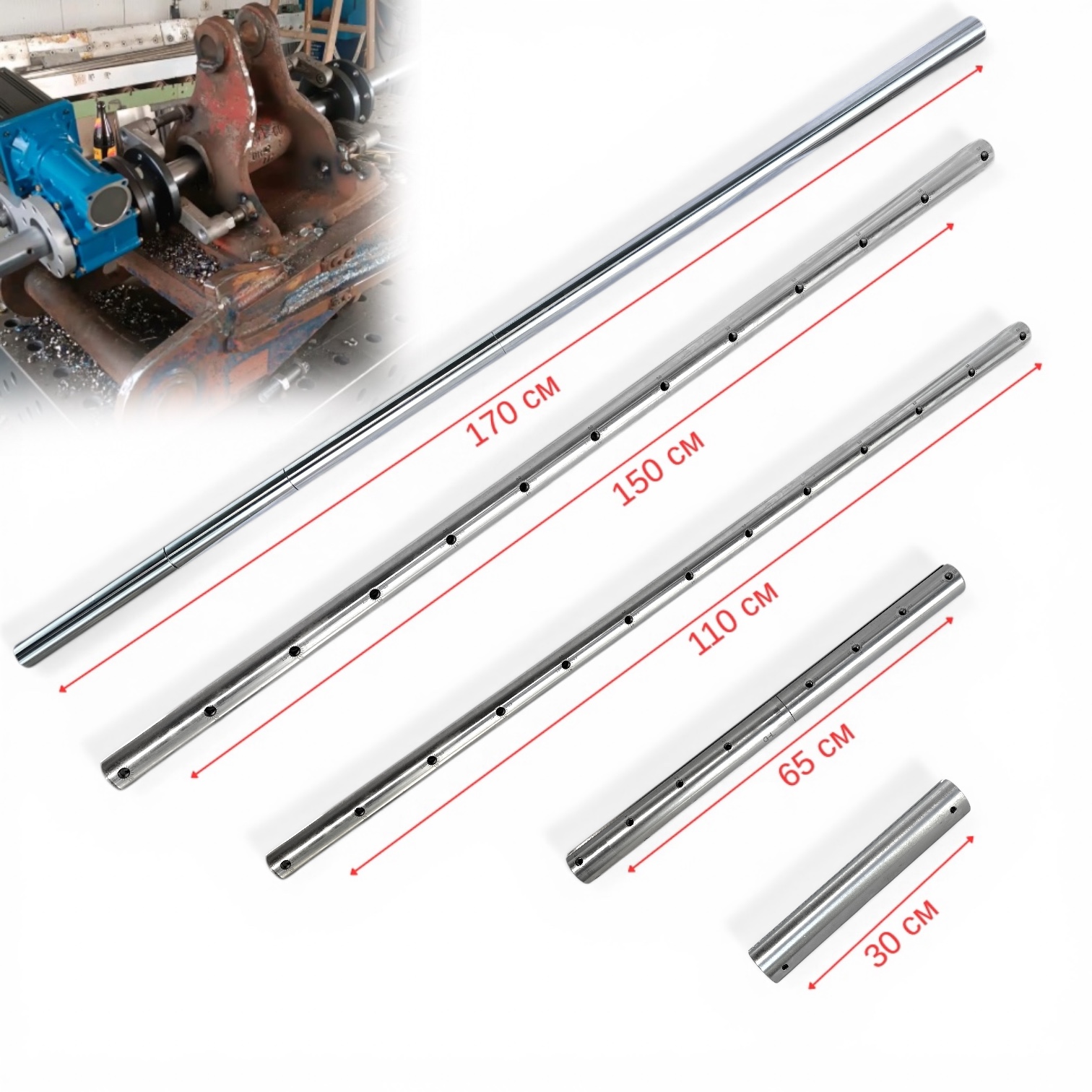

Размеры и диаметры штанг:

• Штанга длинная (сложенная): 170 см, Ø 30 мм
• Штанга с инструментом: 150 см, Ø 45 мм.
• Промежуточная секция штанги : 110 см, Ø 35 мм
• Промежуточная секция штанги: 65 см, Ø 50 мм.
• Толстостенная короткая труба : 30 см, Ø 50 мм



Технические характеристики:

Параметр	Значение
Мощность двигателя	3,8 кВт
Тип двигателя	Серводвигатель переменного тока
Питание	220 В
Частота	50–60 Гц
Скорость вращения	0–350 об/мин
Регулировка скорости	Бесступенчатое
Тип подачи	Автоматическая
Скорость подачи	0,01–0,5 мм/об
Ход подачи	до 300 мм
Диапазон расточки	35–150 мм
Максимальный диаметр расточки	до 450 мм (с дополнительным оборудованием)
Диаметр расточной штанги	35/50 мм (опционально 60 мм)
Глубина резки	0,02–8 мм
Точность (овальность)	±0,02 мм
Точность (конусность)	±0,01 мм
Шероховатость поверхности	Ra 3.2
Диаметр наплавки	до 150 мм
Максимальный диаметр наплавки	до 600 мм (с дополнительным оборудованием)
Толщина наплавки	3–4 мм
Диаметр сварочной проволоки	0,8/1,0/1,2 мм
Совместимость сварки	MIG/MAG 200-500 А
Вес	140 кг

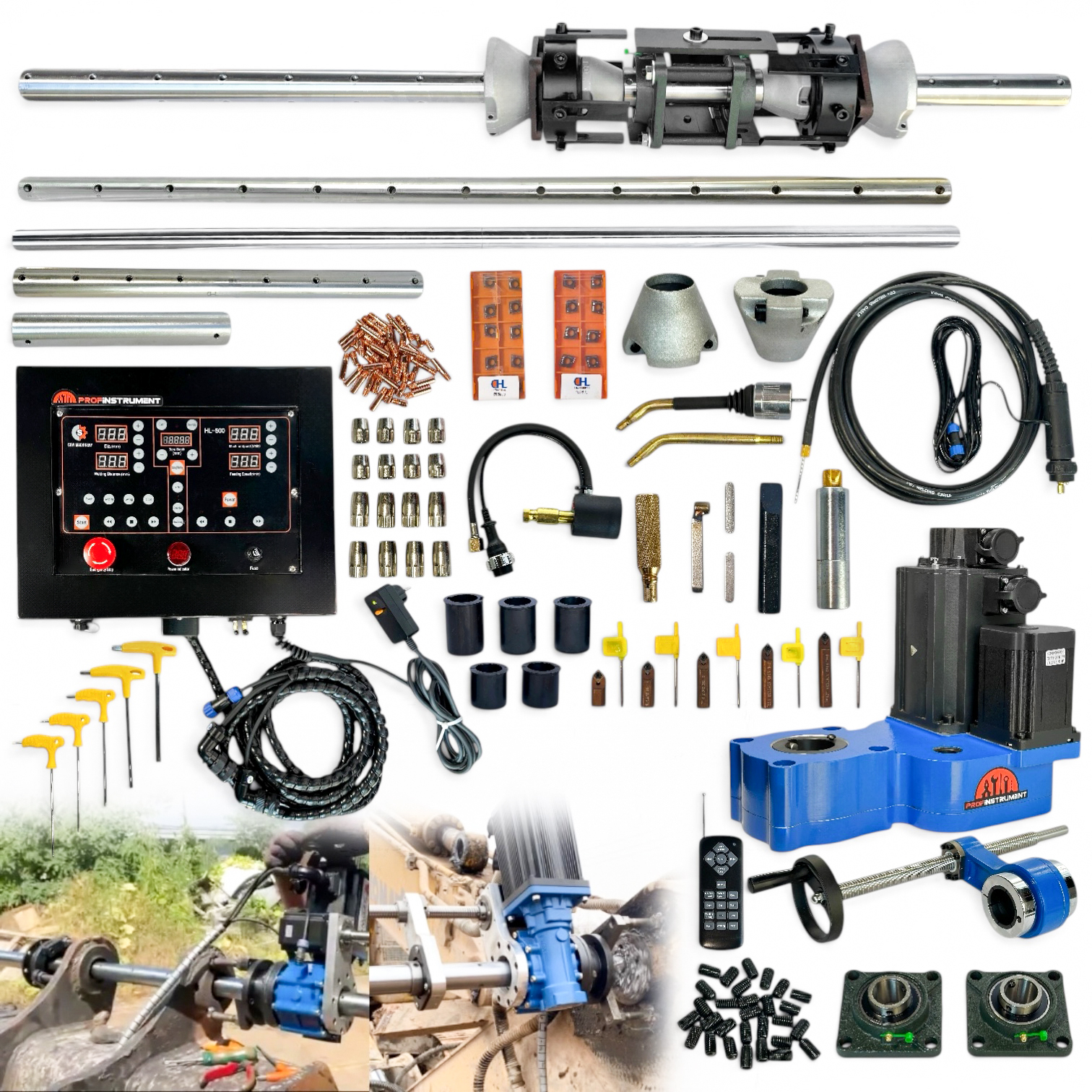

Комплектация:

Наименование	Описание
Приводной блок	Основной двигатель с редуктором
Каретка подачи	Автоматический блок осевой подачи

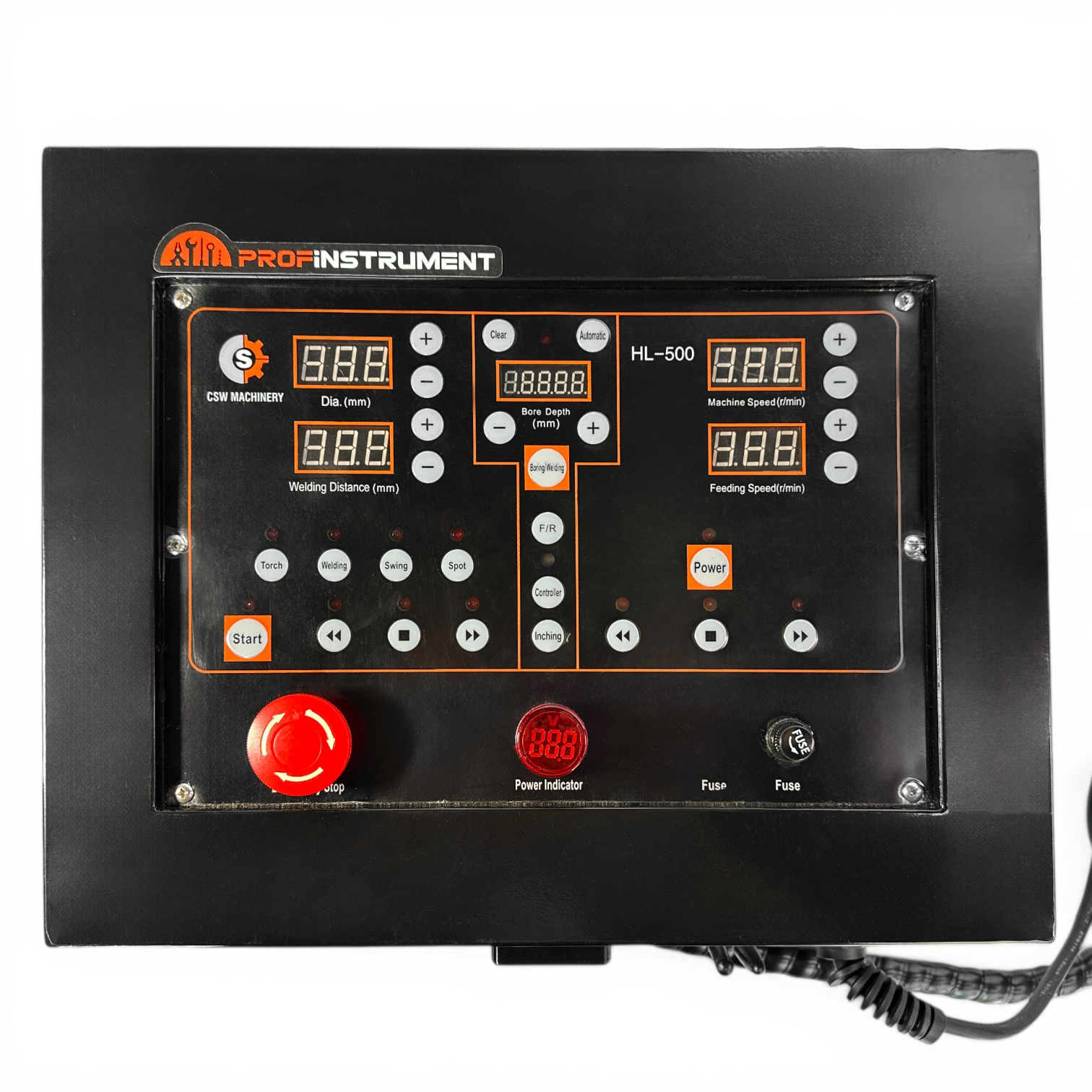

Панель управления	Цифровой блок с дисплеем
Пульт ДУ	Удаленное управление
Расточные штанги	Комплект разных длин
Дополнительные секции	Для увеличения длины
Опорные конусы	Для точной центровки в отверстии
Подшипниковые опоры	Для стабильной и точной работы
Резцедержатели	Для фиксации резцов
Комплект резцов	Для обработки металла
Сварочный пистолет	Для выполнения наплавки
Сварочные наконечники	Комплект расходных элементов
Кабель подключения	9 м
Кабель управления	3 м
Вилка из УЗО (PRCD)	Защита оператора
Крепление и метизы	Полный монтажный комплект
Инструкция	В комплекте
Гарантия	12 мес

Установите режущий инструмент с твердосплавной пластиной в отверстие штанги. Отрегулируйте глубину резки и зафиксируйте ее установочными винтами. Лазерная шкала на штанге с шагом 0,1 мм позволяет точно настроить параметры обработки.

Ориентировочные параметры сварки (MIG/MAG):

Диаметр проволоки (мм)	Диапазон тока (А)	Напряжение (В)	Рабочий ток (А)
0,8	200–300	19–20	115–125
1,0	300–400	18–19	100–115
1,2	400–500	17-18	90–100

 Параметры могут изменяться в зависимости от типа материала, положения сварки и условий работы.

Подключение сварочного оборудования:

Сварочный кабель подключается к устройству подачи проволоки и блоку управления станка. Стандартная система оснащена евро-коннектором MIG, что обеспечивает совместимость с большинством сварочных аппаратов.

Для подключения к конкретной модели сварочного аппарата может использоваться адаптер (поставляется или подбирается отдельно).

Настройка сварочной горелки:

• Перед началом работы установите сварочную горелку в отверстие и прижмите его к рабочей поверхности.
• Выполните вращение горелки для проверки правильной центровки инструмента относительно оси отверстия.
• Отрегулируйте длину сварочной проволоки, оставив выступ в пределах 2–4 мм для стабильного процесса наплавки.
• После настройки зафиксируйте горелку с помощью крепежных винтов.
