Портативный токарный станок для наружной обработки валов Profinstument PL50 (Ø340–460 мм)

Портативный токарный станок для наружной обработки валов Profinstrument PL50 – это профессиональный мобильный комплекс, предназначенный для выполнения механической обработки и восстановления деталей непосредственно на месте эксплуатации оборудования. Станок сочетает возможности внешней точки, автоматической нарезки резьбы, пазирования и MIG-сварки , позволяя выполнять основные ремонтно-восстановительные работы без демонтажа узла.

Благодаря продуманной конструкции станок крепится непосредственно к торцу вала, обеспечивая стабильную обработку без необходимости демонтажа детали. PLC-управление, серводвигатели и автоматическая подача обеспечивают контролируемое перемещение инструмента, а максимальная скорость вращения составляет 150 об/мин при мощности основного двигателя 1,8 кВт .

Станок устанавливается непосредственно на вал или другую ремонтируемую деталь, что позволяет производить обработку без снятия оборудования с машины. Такой подход сокращает время ремонта и устраняет необходимость транспортировки крупногабаритных деталей в стационарную мастерскую.

Модель PL50 предназначена для установки на валы диаметром 50–230 мм и обеспечивает обработку поверхностей диаметром 340–460 мм с максимальной длиной обработки 300 мм . Автоматическая система подачи имеет бесступенчатую регулировку , а PLC-контроллер обеспечивает управление рабочими параметрами станка.

Основные функции

• Точение на месте

PL50 предназначен для токарной обработки наружной поверхности вала без его демонтажа. Станок крепится непосредственно к торцу вала и позволяет производить обработку без снятия детали с оборудования.

• Пазирование

Регулируемая резцовая головка и квадратные резцы позволяют выполнять пазы разной ширины и глубины в соответствии с необходимыми параметрами обработки.

• Нарезка резьбы

Станок поддерживает нарезку резьбы непосредственно на месте выполнения ремонтных работ. Длина и шаг резьбы могут настраиваться в соответствии с условиями работы. Предусмотрены ручной и автоматический режим нарезки резьбы .

• MIG-сварка и восстановление поверхностей

Предусмотрена MIG-сварка по наружному диаметру и секторная сварка. Оно используется для восстановления изношенных поверхностей валов с последующим приведением их в необходимые размеры.

Преимущества Profinstrument PL50

• Обработка без демонтажа – станок устанавливается непосредственно на торец детали.
• Наружное точение валов без транспортировки детали к стационарному станку.
• Пазирование разной ширины и глубины.
• Резка в ручном или автоматическом режиме.
• MIG-сварка для восстановления изношенных наружных поверхностей.
• Серводвигатель основного привода мощностью 1,8 кВт.
• Серводвигатель осевой подачи мощностью 600 Вт.
• Автоматическая подача с бесступенчатой ​​регулировкой скорости.
• PLC-управление для настройки и контроля работы станка.
• IP67 – степень защиты основного серводвигателя.
• Компактная портативная конструкция , пригодная для выполнения ремонтных работ непосредственно на месте установки оборудования

Особенности конструкции

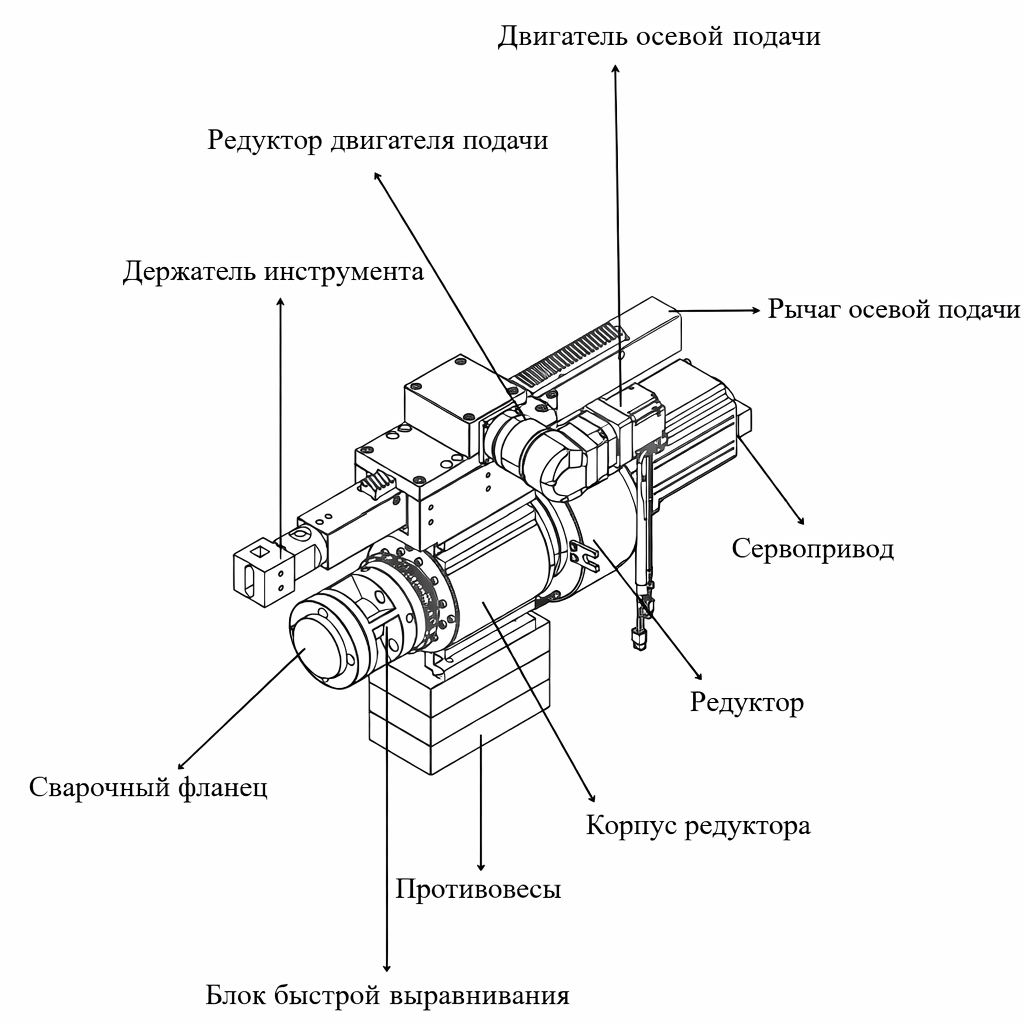

Конструкция станка включает серводвигатель, систему осевой подачи, редуктор, держатель инструмента, противовесы, блок быстрого выравнивания и монтажные элементы . Такая компоновка позволяет удобно транспортировать станок, устанавливать его непосредственно на деталь и производить обработку без демонтажа оборудования.

Автоматическая система подачи с бесступенчатой ​​регулировкой скорости , серводвигатели и PLC управления обеспечивают контролируемое перемещение инструмента во время работы. Конструкция предусматривает противовесы и блок быстрого выравнивания для правильной установки станка на обрабатываемой детали.

Монтаж станка

PL50 устанавливается непосредственно на торец обрабатываемой детали. Для монтажа предусмотрены сварочный фланец и блок быстрого выравнивания .

При установке сварочного фланца необходимо очистить и отцентрировать торец вала и поверхность монтажного фланца, после чего приваривается фланец к заготовке. Блок быстрого выравнивания фиксируется винтами.

Также предусмотрен резьбовой фланец как дополнительная комплектация – M70×2 и M80×2. Блок быстрого выравнивания может крепиться непосредственно к торцу детали с помощью винтов M16.

Серводвигатель и автоматическая подача

Основной привод оснащен серводвигателем мощностью 1,8 кВт . Максимальная скорость вращения составляет 150 об/мин , крутящий момент – 52 Н·м .

Для осевого перемещения инструмента используется отдельный серводвигатель мощностью 600 Вт . Подача автоматическая, с бесступенчатой ​​регулировкой скорости .

PLC-управление

Станок оснащен PLC-контроллером , который используется для управления рабочими параметрами оборудования. Система включает в себя электрическую панель управления и отдельную PLC-панель , обеспечивающую удобное управление и контроль работы станка.

Сфера применения

Портативный токарный станок для наружной обработки валов Profinstrument PL50 предназначен для выполнения ремонтных и восстановительных работ непосредственно на месте эксплуатации оборудования . Станок позволяет выполнять внешнюю точку, пазировку, нарезку резьбы и MIG-сварку без демонтажа обрабатываемой детали.

PL50 особенно удобен для ремонта и восстановления изношенных наружных поверхностей валов , когда демонтаж и транспортировка детали к стационарному станку являются сложными или нецелесообразными. MIG-сварка позволяет восстановить изношенную поверхность с последующим приведением ее к необходимым размерам.

Станок может использоваться при ремонте крупногабаритного промышленного и мобильного оборудования , где необходимо выполнить механическую обработку непосредственно на установленной детали.

Технические характеристики:

Параметр	Значение
Модель	PL50
Напряжение	220–240 В
Частота	50/60 Гц
Мощность основного двигателя	1.8 кВт (серводвигатель)
Мощность двигателя подачи	600 Вт (серводвигатель)
ток	9.5 А
Крутящий момент	52 Н·м
Максимальные обороты	150 об/мин
Тип подачи	Автоматическая
Скорость подачи	Бесступенчатая регулировка
Метод управления	PLC
Степень защиты	IP67
Диаметр вала	50–230 мм
Максимальная длина обработки	300 мм
Максимальный диаметр обработки	460 мм
Минимальный диаметр обработки	340 мм

Габариты и вес:

Параметр	Значение
Вес станка	51 кг (без противовесов)
Противовесы	2 шт. по 5 кг
Размеры противовесов	145×110×40 мм
Панель управления (Д×Ш×В)	52×43×23 см
PLC-панель (Д×Ш×В)	26×18×5 см

Комплектация:

Наименование	Описание
Портативный токарный станок	Основной рабочий модуль для обработки валов
Электрическая панель управления	Блок управления с кнопками и подключениями
PLC-контроллер (сенсорная панель)	Дисплей для настройки и контроля процессов
Комплект кабелей	Кабели питания и подключения
Сварочный шланг/кабель	Для выполнения MIG-сварки
Набор инструментов	Ключи, шестигранники, вспомогательный инструмент
Держатель инструмента	Для установки резцов
Резцы (набор пластин)	Для точения и пазирования
Крепежные элементы	Болты, гайки, винты
Монтажные элементы	Детали для установки на вал
Блок быстрого выравнивания	Для точной центровки
Противовесы	Для стабилизации работы
Комплект электродов/расходных материалов	Для сварочных работ
Защитные и вспомогательные элементы	Мелкие комплектующие и аксессуары
Кейс для инструментов	Красный кейс для хранения
Дополнительные аксессуары	Переходники, мелкие детали

Наши менеджеры с радостью помогут с подбором оборудования и комплектующих, а также предоставят профессиональную консультацию по выбору и эксплуатации.
